: 全自动角度锯-五轴联动三维空间锯切SDY-7Z-610CNC

用于汽车新能源防撞梁、门槛梁、吸能盒三维多角度全自动切割；SDY-7Z-610CNC/三维角度锯切设备。技术特点：1、5+2，五轴联动动态锯切技术行业最新制高点！2、三D图纸导入功能，免编程、系统自动运算排列程序，最多实现ABC3旋转轴，可锯切更多角度及三维空间角度面一次成型！3、拥有送拉料技术功能，可将6米原材料分段式锯切两端不同角度需求！4、触摸屏手编式CNC系统操作界面，灵活调用！5故障自检功能，让排查设备故障更加得心应手！

全国服务热线：181-5108-8657

SDY-7Z-610CNC/三维角度锯切设备技术特点：

1、5+2，五轴联动动态锯切技术行业最新制高点！

2、三D图纸导入功能，免编程、系统自动运算排列程序，最多实现ABC3旋转轴，

可锯切更多角度及三维空间角度面一次成型！

3、拥有送拉料技术功能，可将6米原材料分段式锯切两端不同角度需求

4、触摸屏手编式CNC系统操作界面，灵活调用！

5、故障自检功能，让排查设备故障更加得心应手！

产品特点

1、依据材料图纸角度非标设计定制；

2、采用伺服电机驱动机头旋转、数控CNC系统，锯切进刀、快速、稳定、可靠；

3、设备自动润滑、自动锯切，手编式程序，操作方便；

4、滚珠丝杆及导轨全部采用进口品牌，确保锯切加工的稳定性；

5、主轴精度控制在0 .005mm 以内，适配超薄合金锯片节省材料浪费并可反复修磨使用，为企业降低成本消耗；

6、锯切图纸材料，可根据不同图纸设计快速工装更换，实现一机多用。

产品展示

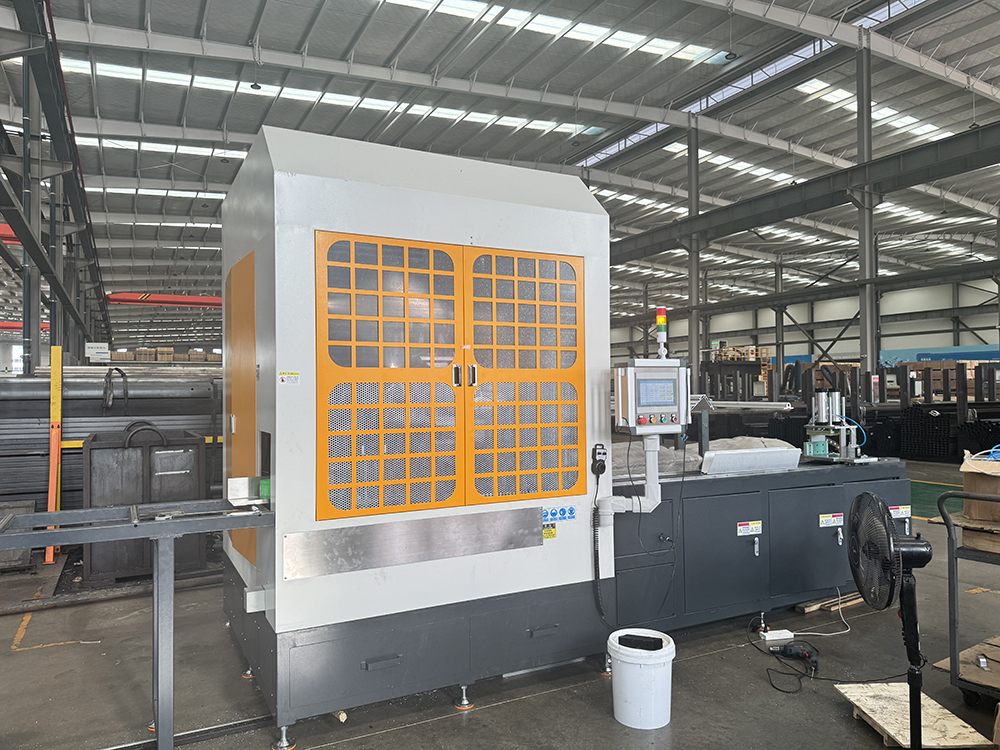

角度锯五轴联动

技术参数

设备型号/Equipment model	SDY-10Z610
电源电压/supply voltage	380V/50Hz
气源压力/Air source pressure	0.5~0.8MPa
主电机功率/Main motor power	7.5KW
主轴转速/Spindle speed	2850rpm
X轴行程/X-axis stroke	300mm(依据材料/Based on materials)
Z轴行程/Z-axis stroke	300mm(依据材料/Based on materials)
R1轴旋转行程/R 1axis rotation stroke	± 180 °
R2旋转轴行程/R2-axis stroke	± 180 °
Y轴送料行程/Y-axis feeding stroke	2300mm
龙门轴移动行程/Longmen axis movement stroke	300mm
移动压料轴行程/Travel of mobile pressing axis	350mm
锯片冷却方式/Cooling method of saw blade	微量润滑/Micro lubrication
锯片规格/Blade size	Φ600mm
设备外形尺寸/Overall dimensions of equipment	*约700025002800mm*

三维角度锯切设备客户现场锯切视频：
