无尾料锯切机SDY-QFB500
无尾料全自动锯切机SDY-QFB500可用于各类工业铝型材 铝管 铝排 散热器 汽车零部件等型材切割使用，可用于150*330mm内材料切割使用，尾料剩余长度理论值30mm；
全国服务热线：181-5108-8657
一、无尾料全自动切铝机SDY-QFB500配置参数
|
SDY-QFB500 |
规格/型号 |
品牌 |
|
配机锯片 |
φ500*30*4.4*80T |
SDYCUTTER |
|
PLC |
60MT |
信捷/日本三菱 |
|
人机界面 |
7寸触控屏/MT8102iQ |
信捷/台湾威伦 |
|
控制主轴电机 |
5.5kw/2850Pr/min-5000Pr/min |
意大利/CHIARVALLI |
|
送料滚珠丝杆 |
15KW/1460Pr/min-1980Pr/min |
西门子 |
|
送料滚珠丝杆 |
2510 |
台湾TBI |
|
送料直线方形导轨 |
25-C01 |
台湾鼎翰/台湾上银 |
|
变频器 |
控制电机5000Pr/min内 |
国产优质 |
|
压料气缸 |
SC150*63 |
亚德客 |
|
伺服驱动+电机 |
1.5KW/MR-JE-152S |
WSK |
|
润滑装置 |
MQL/0.03ml |
SDYCUTTER |
|
锯切推进伺服+电机 |
1.0KW |
WSK |
|
锯切推进丝杆 |
2510 |
台湾TBI |
|
锯切推进导轨 |
25-C01 |
台湾鼎翰 |
|
尾料伺服+电机 |
2510 |
台湾TBI |
|
锯切推进导轨 |
25-C01 |
台湾鼎翰 |
二、设备特点及优势
1、特殊工艺不伤材料：设备拥有自主发明防刮伤专利结构，工作台面无需加装任何防刮伤材料（
如电木板，橡胶板等）任何铝型材在设备运动过程中不会因摩擦而拉伤材料表面；
2、剩余尾料短：自主研发普通机型尾料可短至100mm，比同行业标准机型尾料缩短3倍以上，无尾料机型尾料可短至30mm，为广大用户大大节约材料成本;
3、切割稳定精度高：全系列设备采用横向进刀方式，保证其切割稳定性；
4 、不同长度切割：全自动设备可实现同一根材料多段不同长度的切割，节约人工换料时间，伺服
系统送料，送料精度稳定，效率更高；
5、环保微量润滑系统：全系设备配备微量冷却润滑系统，可延长锯片使用寿命30%以上，切割材
料表面光滑无毛刺，配备专业吸尘装置，让铝屑不在满天飞；
6、专利升降式送料机构 ：设备具有自动升降功能，减小阻力，确保二次送料或送料机构回退时不
带料
7、设备整机接地，可有效避免漏电造成触电的安全隐患；
8、设备采用多吸尘口，配备大功率吸尘器，有效提高铝屑回收效率。
三、设备基本参数
|
电源 |
380V/50Hz |
设备型号 |
SDY-QFB500 |
|
电机转速 |
2850Pr/min-5000Pr/min |
送料精度 |
±0.1mm |
|
电机功率 |
5.5KW |
切割平面度 |
0.05mm |
|
工作气压 |
0.6-0.8MPa |
切割垂直度 |
0.05mm |
|
主轴轴径 |
30mm |
锯片直径 |
500mm |
|
冷却装置 |
微量润滑 |
进刀方式 |
横向进刀 |
|
进给动力 |
伺服驱动 |
自动送料长度 |
10-650mm |
|
主轴精度 |
0.005mm |
外形尺寸 |
2200*1600*1800（mm) |
|
进给速度 |
0-6m/min |
切割宽度 |
330mm |
|
送料有效单次行程 |
650mm |
切割高度 |
150mm |
|
尾料剩余长度 |
理论值30mm |
重量 |
约1000kg |

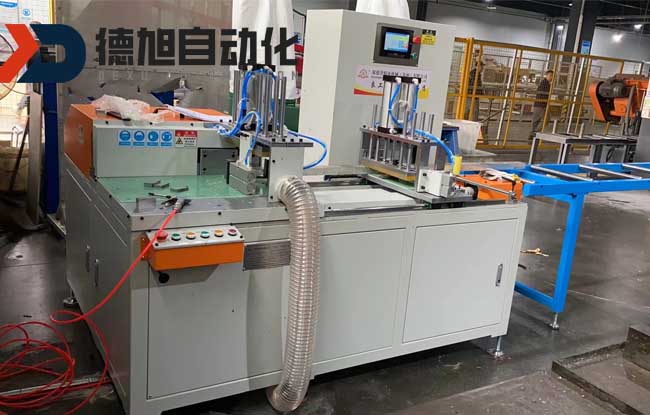

三、设备展示图
